在上一篇文章小編也對轉矩電機做了介紹了，這里就不多說了 ，轉矩電機主要作為五中高速加工中心的兩個旋轉軸驅動電機，其結構與直線電機基本類似，都是沒有傳動元件的。轉矩電機的旋轉速度比傳統的蝸輪蝸桿傳動高出6倍，其搖擺速度可到達了3g。五軸高速加工中心使用轉矩電機驅動搖擺軸和回轉軸的定位精度和重復定位精度很高，因為轉矩電機的靜態和動態負載剛性極高。

  使用轉矩電機的五軸高速加工中心有哪些品牌和型號

  采用轉矩電機在五軸高速加工中心上在國外早就已經不是什么新鮮事情了，而在國內還是比較新鮮的，因為國內生產五軸高速加工中心廠家都沒有采用轉矩電機驅動搖擺軸和回轉軸。目前，在國外已經有部分廠家的高速五軸加工中心采用轉矩電機來驅動搖擺軸和回轉軸了，比如R歞er的RXP500DS/RXP800DS,德馬吉的DMC75V linear和Edel的CyPort這些品牌型號都是采用了轉矩電機驅動搖擺軸和回轉軸。

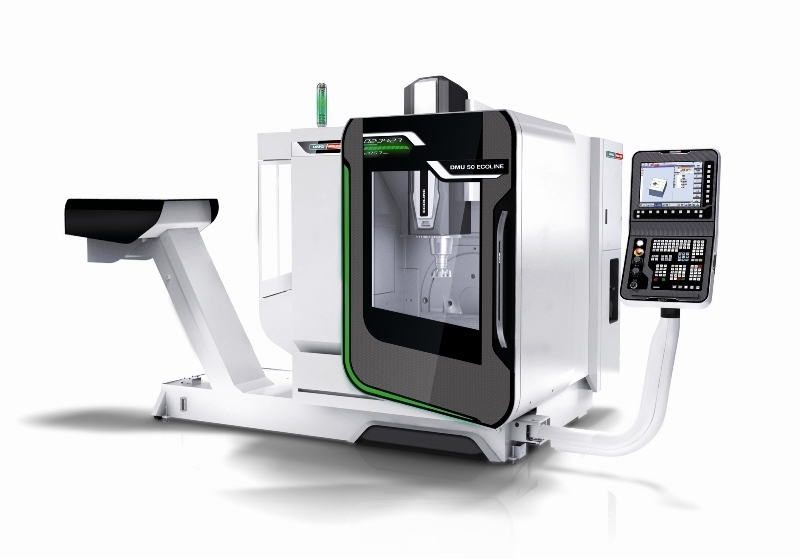

德瑪吉五軸高速加工中心

  國外五軸高速加工中心

  現階段國外的五軸高速加工中心為了提高加工效率，同時采用了直線電機驅動直線坐標軸和轉矩電機驅動旋轉軸，還有主軸采用了電主軸，使其加工速度有所提升。直線坐標軸采用了直線電機來驅動，其速度達到了2g；而旋轉軸采用轉矩電機來驅動，其速度比傳統蝸輪蝸桿高出6倍，速度可到達3g；五軸高速加工中心采用電主軸的轉速在18000r/min以上，電主軸采用磁浮軸承或者空氣靜壓軸承其轉速可達到100000r/min；由此可見，國外的五軸高速加工中心都是往高速方向發展。
